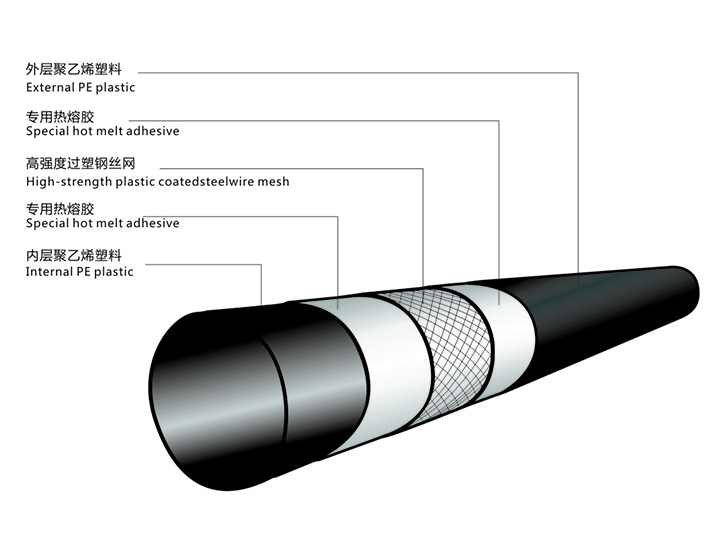

在生產(chǎn)鋼絲網(wǎng)管的過程中由于受環(huán)境的影響，會在管材表面形成缺陷，例如表面粗糙或者外表出現(xiàn)溝痕等缺陷。
如果廠家的產(chǎn)品表面粗糙，可能是因為主機機頭溫度過高或過低，造成外表面粗糙。芯模溫度偏低、機身溫度過低，易造成內(nèi)表面粗糙。冷卻水溫過高，表面粗糙。減小冷卻水溫，PP-R較好冷卻水溫為二十到三十?dāng)z氏度。這種情況下
鋼絲網(wǎng)管廠家應(yīng)該檢查水路，是否存在堵塞和水壓不足現(xiàn)象，檢查加熱圈是否有損壞，檢查原料性能，咨詢原料供應(yīng)商，清理模具芯部溫度，若高于口模區(qū)段溫度，打開芯部調(diào)溫裝置，檢查并清理模具是否有雜質(zhì)。
而如果鋼絲網(wǎng)管外表出現(xiàn)溝痕，廠家應(yīng)該檢查并調(diào)整定徑套水簾出水，壓力均衡，調(diào)整噴淋噴嘴角度，使管材冷卻均勻，檢查定徑套、切割機等物件是否存在雜物、毛刺。
